對夾式止回閥的用處與結構特征

一、用處

MPa~42.0MPa、150~25000Class、公稱DN15~1200毫米、NPS1/2~48、用于避免介質逆流的各種管道，工作溫度-196~540℃。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。

二、主要材料

有碳鋼、低溫鋼、雙相鋼（F51/F55）、鈦合金、鋁青銅、因科鎳爾（INCONEL）、SS304、SS304L、SS316、SS316L、鉻鉬鋼、蒙乃爾（400/500）、20#合金、哈氏合金等金屬材料。

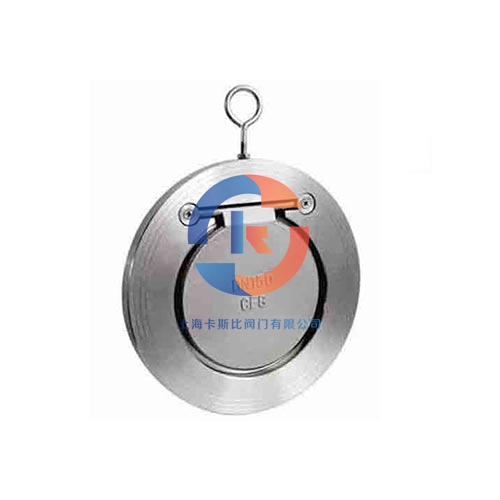

對夾式止回閥

三、標準和規(guī)范

1、設計與制造：API594、API6D、JB/T8937

3、壓力、溫度等級：ANSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、實驗與檢測：API598、JB/T9092

5、配管法蘭：JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、16.5ANSIB、DIN2543-2548、GB/T13402、API605、16.47.ASMEB

四、對夾式止回閥的結構特征

1、結構長度短，其結構長度僅為傳統(tǒng)法蘭止回閥的1/4~1/8。

2、體積小，重量輕，重量僅為傳統(tǒng)法蘭止回閥的1/4~1/20

3、閥瓣關掉迅速，水錘壓力小

對夾式止回閥

4、水準管路或豎直管路均可使用，安裝方便

5、流道順暢、流體阻力小

6、動作敏捷、密封性好

7、閥瓣行程短、關掉沖擊力小

8、總體結構簡單緊湊、造型美觀
